KX、KC型热电偶用补偿导线、
补偿电缆
热电偶用补偿导线、补偿电缆的详细资料:
主要技术指标:

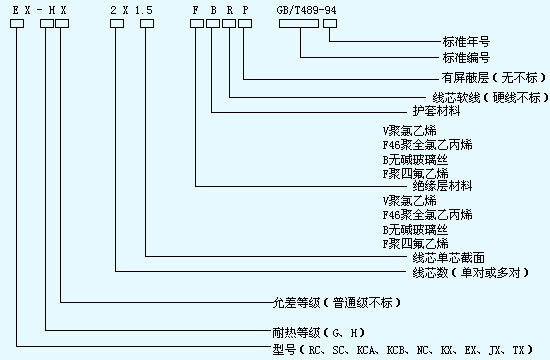

补偿导线型号按产品的品种划分为SC、KC、KX、EX、JX、TX、NC
其中:a)型号第一个字母与热电偶的分度号相对应;
b)字母“X”表示延伸型补偿导线(型别);
c)字母“C”表示补偿型补偿导线(型别)。
注:SC型补偿导线可配用R型分度号热电偶
绝缘层及护层 | 使用温度 | ||||
材料 | 符号 | ||||
聚氟乙烯 | PVC | -25~70℃ | |||
聚全氟乙丙烯 | FEP | -60~205℃ | |||
可溶性聚四氟乙烯 | PFA | -60~260℃ | |||
结绝示意 | |||||
护层 | 绝缘层 | 合金丝 | 护层 | 屏蔽层 | 合金丝 |
