一、概述：

   计算机电缆品适用于额定电压500V及以下对于防干扰性要求较高的电子计算机和自动化连接用电缆。电缆地线芯绝缘采用具有抗氧化性能的K型B类低密度聚乙烯。聚乙烯的绝缘电阻高，耐电压好，介电系数小和介质损耗温度和变频率的影响也小，不但能满足传输性能的要求，而且能确保电缆的使用寿命。
   为了减少回路间的相互串扰和外部干扰，电缆采用屏蔽结构。电缆的屏蔽要求是根据不同场合分别采用：对绞组合屏蔽、对绞组成电缆的总屏蔽、对绞组合屏蔽后总屏蔽等方法。
   屏蔽材料有圆铜线，铜带、铝带/塑料复合带三种。屏蔽对与屏蔽对具有较好的绝缘性能，电缆在使用中若屏蔽对屏蔽对之间出现电位差时，不会影响信号的传输质量。
二、电缆的型号、名称及使用范围：
型 号名 称使用范围
DJYVP聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机电缆固定敷设在室内、电缆沟或管道内
DJYVP2聚乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机电缆
DJYVP3聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机电缆
DJYPV聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套计算机电缆
DJYP2V聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套计算机电缆
DJYP3V聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机电缆
DJYPVP聚乙烯绝缘对绞组铜丝分屏蔽及总屏蔽聚氯乙烯护套计算机电缆
DJYP2VP2聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆
DJYP3VP3聚乙烯绝缘对绞铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机电缆
DJYVPR聚乙烯绝缘对绞组铜线编织总屏蔽聚氯乙烯护套计算机软电缆适用于需要频繁移动或柔软的场合
DJYVP2R聚乙烯绝缘对绞组铜带总屏蔽聚氯乙烯护套计算机软电缆
DJYVP3R聚乙烯绝缘对绞铝塑复合带总屏蔽聚氯乙烯护套计算机软电缆
DJYPVR聚乙烯绝缘对绞组铜线编织分屏蔽聚氯乙烯护套计算机软电缆
DJYP2VR聚乙烯绝缘对绞组铜带分屏蔽聚氯乙烯护套计算机软电缆
DJYP3VR聚乙烯绝缘对绞铝塑复合带分屏蔽聚氯乙烯护套计算机软电缆
DJYPVPR聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆
DJYP2VP2R聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆
DJYP3VP3R聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽聚氯乙烯护套计算机软电缆
DJYVP22聚乙烯绝缘对绞组铜线编织总屏蔽钢带铠装聚氯乙烯护套计算机电缆直埋敷设
DJYVP2-22聚乙烯绝缘对绞组铜带总屏蔽钢带铠装聚氯乙烯护套计算机电缆
DJYVP3-22聚乙烯绝缘对绞组铝塑复合带总屏蔽钢带铠装聚氯乙烯护套计算机电缆
DJYPVP22聚乙烯绝缘对绞组铜线编织分屏蔽及总屏蔽钢带铠装聚氯乙烯护套计算机软电缆
DJYP2VP2-22聚乙烯绝缘对绞组铜带分屏蔽及总屏蔽钢带铠装聚氯乙烯护套计算机电缆
DJYP3VP3-22聚乙烯绝缘对绞组铝塑复合带分屏蔽及总屏蔽钢带铠装聚氯乙烯护套计算机软电缆

1．聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)

DJYV(R)P

聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYPV(R)

聚乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYPV(R)P

聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYV(R)P2

聚乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYP2V(R)

聚乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYP2V(R)P2

聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYV(R)P3

聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYP3V(R)

聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYP3V(R)P3

聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYVP(R)22

聚乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYP(R)V22

聚乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYPV(R)P22

聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYV(R)P2-22

聚乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYP2V(R)22

聚乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYP2V(R)P2-22

聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYVP3(R)-22

聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYP3V(R)22

聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYP3V(R)P3-22

聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略

2．聚氯乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)

DJVV(R)P

聚氯乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVPV(R)

聚氯乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVPV(R)P

聚氯乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVV(R)P2

聚氯乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVP2V(R)

聚氯乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVP2V(R)P2

聚氯乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVV(R)P3

聚氯乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVP3V(R)

聚氯乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVP3V(R)P3

聚氯乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJVV(R)P22

聚氯乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVPV(R)22

聚氯乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVPV(R)P22

聚氯乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVV(R)P2-22

聚氯乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVP2V(R)22

聚氯乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVP2V(R)P2-22

聚氯乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVV(R)P3-22

聚氯乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVP3V(R)22

聚氯乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJVP3V(R)P3-22

聚氯乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略

3．交联聚乙烯绝缘聚氯乙烯护套计算机用屏蔽电缆(包括DCS电缆)

DJYJV(R)P

交联聚乙烯绝缘铜丝编织总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJPV(R)

交联聚乙烯绝缘铜丝编织分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJPV(R)P

交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJV(R)P2

交联聚乙烯绝缘铜带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJP2V(R)

交联聚乙烯绝缘铜带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJP2V(R)P2

交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJV(R)P3

交联聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJP3V(R)

交联聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJP3V(R)P3

交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套计算机用屏蔽(软)电缆

DJYJV(R)P22

交联聚乙烯绝缘铜丝编织总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJPV(R)22

交联聚乙烯绝缘铜丝编织分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJPV(R)P22

交联聚乙烯绝缘铜丝编织分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJV(R)P2-22

交联聚乙烯绝缘铜带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJP2V(R)22

交联聚乙烯绝缘铜带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJP2V(R)P2-22

交联聚乙烯绝缘铜带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJV(R)P3-22

交联聚乙烯绝缘铝塑复合带绕包总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJP3V(R)22

交联聚乙烯绝缘铝塑复合带绕包分屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

DJYJP3V(R)P3-22

交联交联聚乙烯绝缘铝塑复合带绕包分屏总屏聚氯乙烯护套钢带铠装计算机用屏蔽(软)电缆

阻燃计算机电缆在型号前加ZR，屏蔽可采用镀锡铜丝，基本型号略

4．低烟无卤阻燃聚烯烃绝缘和护套计算机用屏蔽电缆(包括DCS电缆)

DJYDYD(R)P

低烟无卤阻燃聚烯烃绝缘和护套铜丝编织总屏计算机用屏蔽(软)电缆

DJYDPYD(R)

低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏计算机用屏蔽(软)电缆

DJYDPYD(R)P

低烟无卤阻燃聚烯烃绝缘和护套铜丝编织分屏总屏计算机用屏蔽(软)电缆

DJYDYD(R)P2

低烟无卤阻燃聚烯烃绝缘和护套铜带绕包总屏计算机用屏蔽(软)电缆

DJYDP2YD(R)

低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏计算机用屏蔽(软)电缆

DJYDP2YD(R)P2

低烟无卤阻燃聚烯烃绝缘和护套铜带绕包分屏总屏计算机用屏蔽(软)电缆

DJYDYD(R)P3

低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包总屏计算机用屏蔽(软)电缆

DJYDP3YD(R)

低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏计算机用屏蔽(软)电缆

DJYDP3YD(R)P3

低烟无卤阻燃聚烯烃绝缘和护套铝塑复合带绕包分屏总屏计算机用屏蔽(软)电缆

钢带铠装电缆在型号后加22，屏蔽可采用镀锡铜丝，基本型号略

三、生产范围：
型 号标称截面（mm2)对 数
DJYVP、DJYVP2、DJYVP3、DJVPV、DJYP2V、DJYP3V
DJYPVP、DJYP2VP2、DJYP3VP3、DJYVPR、DJYVP2R、DJYVP3R
DJYPVR、DJYP2VR、DJYP3VR、DJYPVPR、DJYP2VP2R
DJYP3VP3R		0.50,0.75,1.0,1.50,2.5,1-24
DJYVP22、DJYVP2-22、DJYVP3-22
DJYPVP22、DJYP2VP2-22、DJYP3VP3-22		0.50,0.75,1.0,1.50,2.5,4-37

四、 电子计算机电缆结构：
标称截面
（mm2)		导体结构20℃导体电阻（Ω/Km)绝缘厚度
（mm）    		火花试
验电压
（V）    		工作交流
试验电压
（V）
种类根数/线径
（mm）		不镀锡镀锡
0.5011/0.836.036.70.6060002000
0.5027/0.3036.036.7
0.50316/0.2039.040.1
0.7511/0.9724.524.80.60
0.7527/0.3724.524.8
0.75324/0.2026.026.7
1.0011/1.1318.118.20.7
1.0027/0.4318.118.2
1.00332/0.2019.520.0
1.5011/1.3812.112.20.7
1.5027/0.5212.112.2
1.50330/0.2513.313.7
2.511/1.787.417.560.7
2.527/0.687.417.56
2.5349/0.267.988.21

五、技术性能：产品额定电压(U0/U):300/500V
 长期工作温度为70℃
 敷设时环境温度不低于:固定敷设-40℃,非固定敷设-15℃
 ***小弯曲半径：无铠装层应小于电缆外径的6倍，带铠装层的电缆应不小于电缆外径的12倍
 在20℃时用直流500V电压试验稳定充电1min后绝缘电阻应不小于2500MΩ·Km
 各对绞屏蔽之间以及对绞屏蔽与总屏蔽之间应不断路
 电缆的线芯和线芯之间以及屏蔽之间应经受50HZ，交流2000V电压试验5min不击穿

六、代号名称和含义：

表2


项目

代号

说明

阻燃特性

ZR

分A、B、C级阻燃

系列代号

DJ

计算机屏蔽电缆(包括DCS电缆)

绝缘材料

Y

聚乙烯

YJ

交联聚乙烯

YD

低烟无卤阻燃聚烯烃

V

聚氯乙烯

VD

低烟低卤聚氯乙烯

护套材料

YD

低烟无卤阻燃聚烯烃

V

聚氯乙烯

VD

低烟低卤聚氯乙烯

屏蔽材料

P

铜丝编织屏蔽

P1

镀锡铜丝屏蔽

P2

铜带绕包屏蔽

P3

铝塑绕包屏蔽

铠装材料

22

钢带铠装聚氯乙烯护套

32

钢丝铠装聚氯乙烯护套

导体结构

A

单股导体

B

7股绞合导体

R

多股绞合导体


七、主要技术指标：

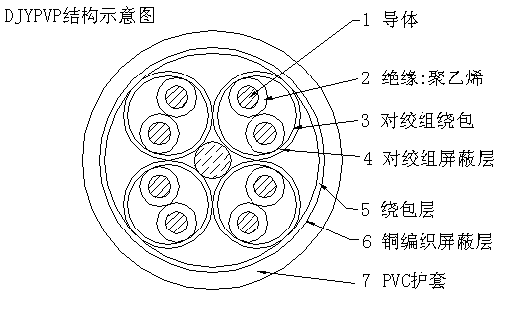

 八、产品结构示意图：(附图1)

DJYPVPR系列计算机电缆


性能项目

单位

指标

聚乙烯

聚氯乙烯

绝缘电阻(20℃)

Ω/KM

5000

25

工作电容

PF/m

≤90

≤200

对绞组之间电容不平衡(1Kz)

PF/m

≤1

/

试验电压

V

2000V/1min

阻燃特性

符合GB12666.5-90要求，A或B类
